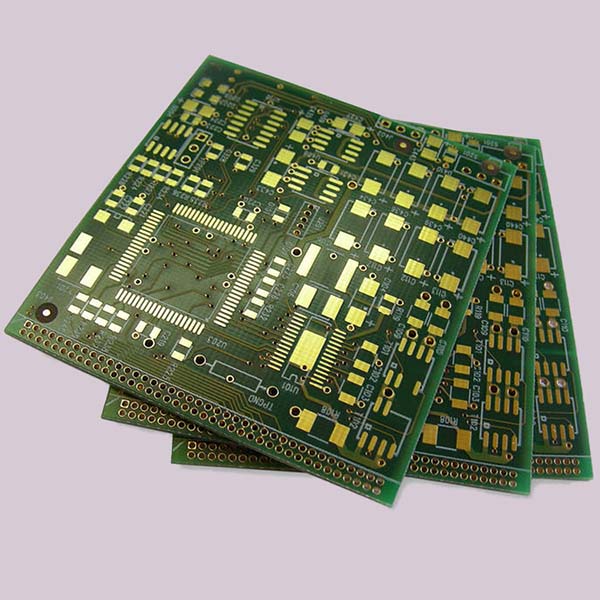

多層化金PCB電路板
- 多層化金PCB電路板采用14層結構設計，化金 ENIG+OSP的表面處理，應用在安防工控領域，嚴格的質量和可靠性測試，以確保我們的產品符合訂單要求。...
- 咨詢熱線：0755-26395768
-
產品詳情
應用領域：安防工控
層數：14L
板厚：2.0±0.2mm
最小孔徑：0.275mm
最小線寬/線距：0.1/0.125±20%
內層銅厚：H/HOZ 1/1OZ
外層銅厚：33-53μm
表面處理：化金 ENIG+OSP
孔到線最小距離：0.2mm
專業工程服務能力, 準確掌握客戶需求和多層化金PCB電路板打樣制造過程中的每一個關鍵，準時生產出零缺陷的多層化金PCB電路板。嚴格的質量和可靠性測試，我們具備完整的產品檢驗流程，以確保我們的產品符合訂單要求。豐富的生產經驗與專業管理能力，確保工廠的生產能夠符合標準與客戶的要求。
標簽： PCB電路板
